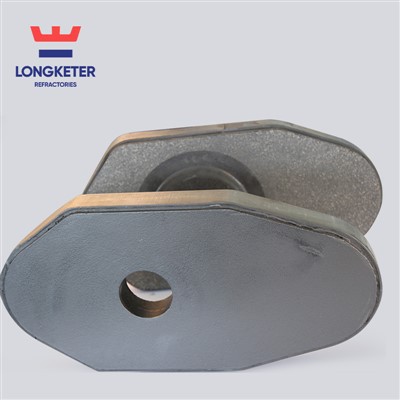

الحراريات لوحة بوابة الشريحة

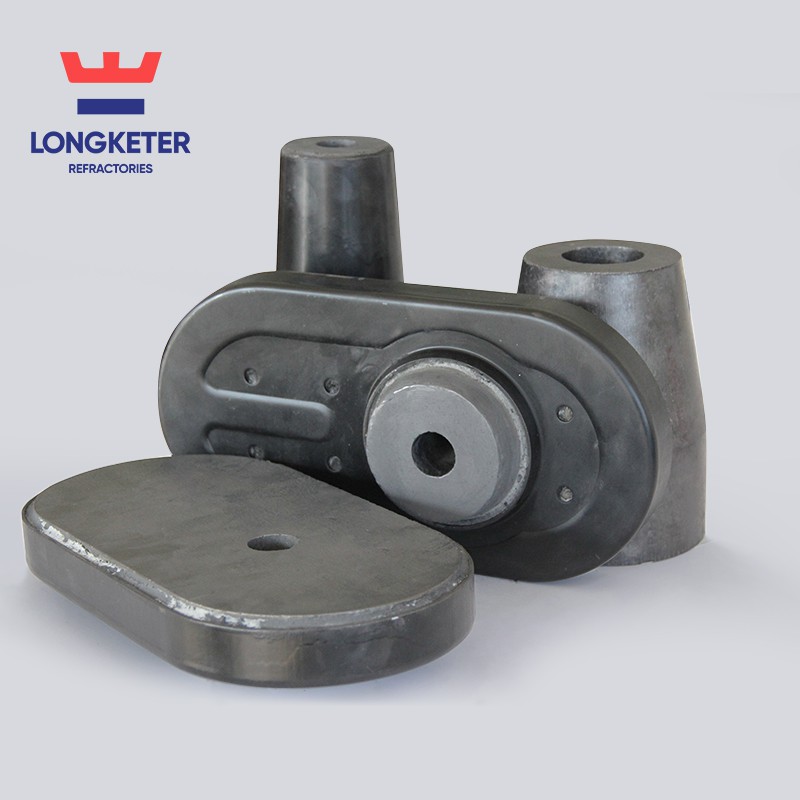

أنواع ومبادئ عمل الصفائح المنزلقة: يتكون جهاز الفوهة المنزلقة من صفائح منزلقة علوية وسفلية مصنوعة من مواد مقاومة للحرارة وهيكل قيادة ميكانيكي، ويتم تركيبه خارج الجزء السفلي من المغرفة. اللوحة المنزلقة العلوية ثابتة واللوحة المنزلقة السفلية متحركة. وفقًا لطريقة عمل ألواح البوابة المنزلقة للحراريات، يمكن تقسيمها إلى ثلاث فئات: 1) النوع الترددي الخطي: 2) نوع الدفع الخطي: 3) النوع الدوار. من خلال قيادة قضيب السحب، تنزلق لوحة بوابة انزلاق الحراريات ذهابًا وإيابًا في خط مستقيم. عندما تكون فتحات الصب الموجودة على طوب لوحة بوابة الشريحة العلوية والسفلية متداخلة، يتم ملء فتحة الفوهة العلوية برمال التصريف، ويمكن تحميل المغرفة الفولاذية بالفولاذ؛ عندما تتداخل فتحات الصب، يتدفق رمل الصرف تلقائيًا، ثم يصب، ويمكن التحكم في سرعة الصب من خلال درجة تداخل فتحات الصب.

تعتبر اللوحة المنزلقة مكونًا رئيسيًا يحدد وظيفة الفوهة المنزلقة وتلعب دورًا في التحكم وتنظيم تدفق الفولاذ المصهور. نظرًا للتلامس المتكرر للوحة المنزلقة مع-الفولاذ المنصهر ذو درجة الحرارة العالية (خاصة جزء فتحة الصب)، يكون التآكل خطيرًا وتكون ظروف الاستخدام قاسية. مطلوب أن تتمتع لوحة البوابة المنزلقة للحرارةات بخصائص جيدة مثل القوة العالية ومقاومة التآكل ومقاومة التقشير. أثناء عملية الصب، يتم التأكد من عدم تسرب الفولاذ المنصهر بين ألواح البوابة المنزلقة للحراريات. يجب أن تتمتع لوحة بوابة الشريحة الخاصة بالحراريات بالخصائص التالية

(1) انزلاق السطح التسطيح<0.05mm

(2) قوة ميكانيكية عالية

(3) مقاومة قوية للتآكل بالفولاذ المنصهر والخبث المنصهر؛

(4) خصائص مضادة للأكسدة ممتازة

(5) استقرار جيد للصدمات الحرارية.

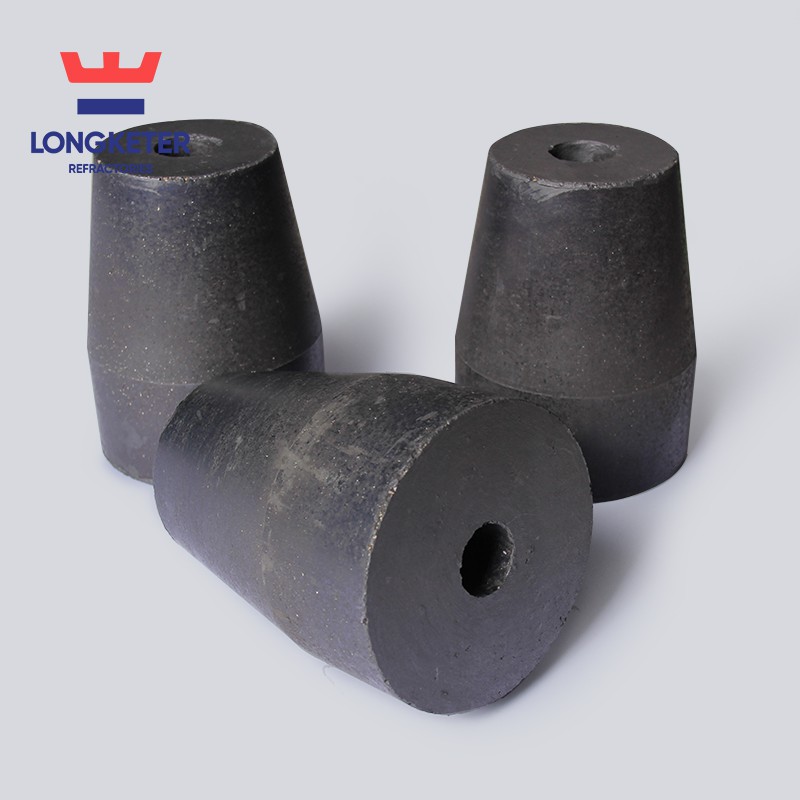

حماية الختم للفوهة المنزلقة للمغرفة تكون بشكل أساسي عند الاتصال بين الفوهة العلوية ولوحة الشريحة العلوية ولوحة الشريحة السفلية والفوهة السفلية. أثناء عملية الصب، بشكل عام بعد صب واحد أو اثنين من أفران الفولاذ المنصهر، يجب استبدال وإعادة تجميع لوحة الشريحة السفلية ومخرج التصريف. تستخدم حماية الختم وسادات مانعة للتسرب من الألياف أو الطين لضمان النظافة العالية للفولاذ المنصهر وتوحيد الجودة الداخلية للبلاطة المصبوبة.

حرق في الحراريات لوحة بوابة الشريحة

في لوحة الألومنيوم الكربونية المنزلقة، لا يتم فقط تفحيم المادة الرابطة العضوية وفحم الكوك أثناء الحرق، مما يشكل رابطة كربون في الطوب، ولكن أيضًا يمكن أن تتحد الإضافات، مثل السيليكون المعدني، مع الكربون لتكوين Sic عند اختزالها وحرقها<1300°C. , and a ceramic bond is formed within the brick body. Therefore, there is a dual bonding system of ceramic bonding and carbon bonding in the fired aluminum carbon sliding plate. It significantly improves the strength of the refractories slide gate plate, and even after the carbon is burned out during use, it can maintain sufficient residual strength because it is a ceramic bonding system. After the refractories slide gate plate is burned, it is usually soaked in oil. Vertical or horizontal vacuum-pressurized oil immersion devices are generally used in oil immersion. After the slide is preheated, put it into the oil immersion tank, and evacuate it to a vacuum℃of 650mmHg or above, introduce heated tar or asphalt, and pressurize the oil to 8~16kgf/cm2 or higher to make the tar or asphalt Being sucked into the open air holes of the refractories slide gate plate. The cast holes in the refractories slide gate plate can be made during molding, or they can be formed into a whole plate without holes and then drilled later. Most people think that drilling is beneficial to improve the quality of the refractories slide gate plate. In addition, wrapping and hooping the refractories slide gate plate with thin iron sheets is considered an important measure to ensure the safe use of the refractories slide gate plate. It can prevent the refractories slide gate plate from breaking during use, and because this metal hoop is wrapped very tightly, it has limitations. The propagation of cracks in materials, especially the effect of crack opening.

الحراريات عالية الأداء لوحة بوابة الشريحة

إنها عبارة عن لوحة بوابة منزلقة مصنوعة من حراريات الكربون والألمنيوم غير قابلة للاحتراق، وتتميز بعملية بسيطة نسبيًا وتكلفة منخفضة وتأثير جيد للاستخدام. مكونات هذا النوع من ألواح البوابة المنزلقة للحراريات تشبه تلك الخاصة بألواح البوابة المنزلقة للحراريات المشتعلة. يستخدم المواد الخام مثل اكسيد الالمونيوم، الموليت، اكسيد الالمونيوم، رقائق الجرافيت، كربيد السيليكون ومسحوق السيليكون، ويضيف راتنج الفينول كمواد رابطة. بعد الخلط والقولبة والمعالجة الحرارية والمعالجة الميكانيكية، هذا هو المنتج النهائي. بالمقارنة مع ألواح البوابة المنزلقة لمقاومات الكربون والألومنيوم المحروقة، فإن ألواح البوابة المنزلقة للحراريات غير المحترقة لا تتطلب إطلاق النار والغمر بالزيت والمعالجة الحرارية المعوجة أثناء التصنيع، مما يبسط عملية الإنتاج، ولكن القوة أقل والمسامية أعلى قليلاً. أثبتت الممارسة أن اللوح المنزلق غير المحترق له تأثير جيد عند استخدامه على مغارف المحولات والأفران الكهربائية متوسطة الحجم-، بل إن بعضها يفوق اللوح المنزلق المغمور في الزيت المحترق-.

كيفية تركيب واستخدام ألواح بوابة الحراريات المنزلقة

يجب أن تكون كمية وصلابة طين النار بين لوحة الشريحة والفوهة مناسبة لجعل المفصل متجانسًا وذو قوة مناسبة لزيادة -معدل الفتح الذاتي للفوهة، وتجنب حرق الأكسجين وتصريفه، وتقليل أكسدة لوحة الشريحة وتمدد الفتحة لمنع الفوهة من "الدوران" عند صب الفولاذ المنصهر. يجب تقليل حدوث ظاهرة "الخبث" لتقليل تآكل الخبث على سطح اللوحة المنزلقة. عند التحكم في تدفق فولاذ الصب المستمر وإغلاق العملية بعد الصب، يجب حفظ الشوط 1 عن طريق نفخ الأكسجين لإزالة الفولاذ المتبقي ومنع تشغيل الفولاذ المتبقي بشكل غير صحيح والتسبب في توسع مفرط للوحة المنزلقة.
