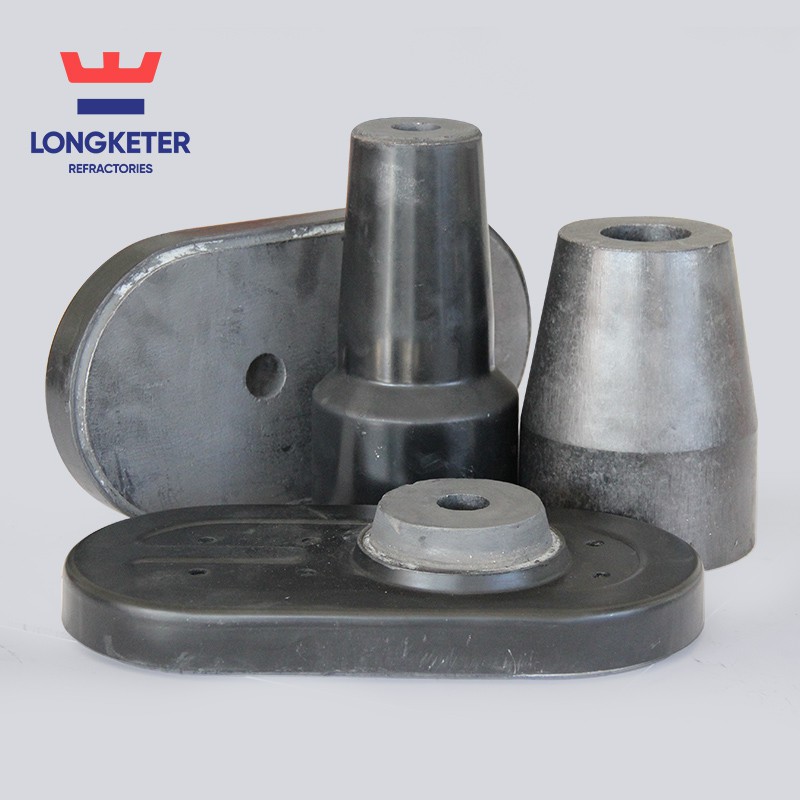

فوهة منزلقة

الفوهة المنزلقة عبارة عن جهاز تحكم للفولاذ المنصهر أثناء عملية الصب لآلة الصب المستمر. يمكنها ضبط تدفق الماء من المغرفة إلى وعاء الصب المستمر بدقة من أجل موازنة التدفق الداخلي والخارجي للفولاذ المصهور، وبالتالي تسهيل التحكم في عملية الصب المستمر. أثناء الصهر جزء لا غنى عنه. تتكون الفوهة المنزلقة عمومًا من جهاز قيادة وجزء ميكانيكي وجزء مادة مقاومة للحرارة (أي ألواح الانزلاق العلوية والسفلية والفوهة).

مع تطور تكنولوجيا وعمليات الصب المستمر والتكرير الثانوي السريع والفعال، أصبح نظام الفوهة المنزلقة (SN) أكثر أهمية في عملية صهر الفولاذ الحديثة وأصبح جزءًا لا غنى عنه في الصهر. إنه جهاز تحكم للفولاذ المنصهر أثناء عملية الصب لآلة الصب المستمر. يمكنها ضبط تدفق الماء من المغرفة إلى وعاء الصب المستمر بدقة من أجل موازنة التدفق الداخلي والخارجي للفولاذ المصهور، وبالتالي تسهيل التحكم في عملية الصب المستمر. لقد تطور نظام الفوهة المنزلقة بسرعة بسبب قابليته الجيدة للتحكم وقدرته على تحسين كفاءة إنتاج صناعة الصلب. في الوقت الحاضر، يتم استخدام نظام الفوهة المنزلقة بشكل شائع في المغارف والمغارف في الداخل والخارج.

من أجل الحصول على عمر خدمة طويل وظروف تشغيل مستقرة، يجب أن تتمتع اللوحة المنزلقة، باعتبارها مادة مقاومة للحرارة ومكون ميكانيكي لنظام الفوهة المنزلقة، بأداء ممتاز. حاليًا، من أجل جعل أداء نظام الفوهة المنزلقة أكثر استقرارًا وموثوقية، تم إجراء العديد من التحسينات والدراسات على شكل لوح التزلج وطريقة تثبيته. والغرض الرئيسي هو منع توليد وتوسيع الشقوق على سطح العمل أثناء استخدام لوح التزلج.

تعد اللوحة المنزلقة (SP للاختصار) أحد المكونات الرئيسية لنظام الفوهة المنزلقة. وفقًا لعدد الكتل المنزلقة التي يتكون منها نظام الفوهة المنزلقة، يمكن تقسيمها إلى نوعين-نوع طبقة وثلاث-نوع طبقة. تتكون شريحة المغرفة بشكل عام من نوع-طبقتين. يتم تثبيت الشريحة العلوية أثناء التشغيل، ويتم استخدام الشريحة السفلية لاعتراض التدفق وخنقه. تكون اللوحة المنزلقة للطندل بشكل عام من نوع ثلاث-طبقات. أثناء التشغيل، يتم تثبيت اللوحة المنزلقة العلوية على الفوهة العلوية، ويتم تثبيت اللوحة المنزلقة السفلية على الفوهة السفلية. يتم استخدام اللوحة المنزلقة الوسطى لاعتراض التدفق وخنقه.

التصنيف

(1) يمكن تقسيم الفوهة المنزلقة إلى طبقتين-من ألواح التزلج وثلاث طبقات-من ألواح التزلج وفقًا لعدد ألواح التزلج. لوح التزلج المكون من طبقتين- يعني أن لوح التزلج العلوي لا يتحرك وأن لوح التزلج السفلي ينزلق وفقًا للآلية. يتم استخدام لوح التزلج المكون من طبقتين-في الغالب في آلية المغرفة. اللوحة المنزلقة ذات الثلاث طبقات - هي أن الألواح المنزلقة العلوية والسفلية لا تتحرك، وتنزلق اللوحة المنزلقة الوسطى مع آلية التحكم وضبط تدفق الفولاذ المنصهر؛ يتم استخدام اللوحة المنزلقة ذات الثلاث طبقات- في الغالب في الآلية المتوسطة. ما يميز لوح التزلج المكون من ثلاث-طبقات هو أن اللوحة المنزلقة في المنتصف لا تستخدم الطين الناري، ولكنها مثبتة بألواح شريطية معدنية، مما يلعب دورًا جيدًا في السيطرة على الشقوق. وفي الوقت نفسه، يجب التحكم بشكل صارم في التوازي في لوح التزلج. في المراحل الأولى من الصب، من أجل منع تكثيف الفولاذ المصهور في القناة الفولاذية للفوهة المنزلقة، يتم تركيب قضيب سدادة لمنع تدفق الفولاذ المصهور إلى قناة الفوهة، والحفاظ على الفولاذ المصهور الذي يشكل مستوى سائل ضروري في المسند، ومنع تكثيف الفولاذ المصهور أو الشوائب غير المعدنية بشكل صارم عند استبدال الفوهة المغمورة. حظر القناة.

(2) هناك نوعان من الفوهات المنزلقة حسب أوضاع حركتها: النوع الخطي والنوع الدوار. في الوقت الحاضر، تستخدم معظم مصانع الصلب في الداخل والخارج آليات خطية، ونادرا ما تستخدم الآليات الدوارة.

(3) بالإضافة إلى تصنيف ألواح التزلج وفقًا لهيكلها وطريقة حركتها، يمكن أيضًا تصنيفها وفقًا لموادها وطريقة حرقها وطريقة تشكيلها. وفقًا لعملية المواد، يتم تقسيمها إلى لوح تزلج من الكربون الزركونيوم والألومنيوم، ولوح تزلج من الزركونيوم، ولوح تزلج من الكربون الألومنيوم، ولوح تزلج من المغنيسيوم، ولوح تزلج معدني ولوح تزلج من الألومنيوم العالي؛ وفقًا لطريقة الحرق، يتم تقسيمها إلى لوح تزلج يعمل بدرجة حرارة عالية، ولوح تزلج يعمل بدرجة حرارة متوسطة ولوح تزلج غير مشتعل. . وفقًا لطريقة التشكيل، يتم تقسيمه إلى جميع-ألواح تزلج مصنوعة من المواد وألواح تزلج مصنوعة من مواد مركبة. في الوقت الحاضر، تستخدم مصانع الصلب في الصين جميع-ألواح التزلج للمغارف التي يزيد وزنها عن 150 طنًا، أو المغارف ذات المصبوبات المستمرة المتعددة أو متطلبات عملية صناعة الفولاذ الخاصة. هناك العديد من مصانع الصلب التي تستخدم ألواح التزلج المركبة للمغارف التي يقل وزنها عن 150 طنًا. تستخدم معظم مصانع الصلب في الخارج{10}جميع أنواع ألواح التزلج.

لوح تزلج عالي الجودة مصنوع من الألومنيوم. بعد القولبة، يتم تشريبها بالإسفلت ثم حرقها بشكل خفيف للحصول على قوة أعلى وبنية كثيفة وموحدة. ويضاف الفوسفات إلى المكونات لخفض درجة حرارة الاشتعال مما يعمل على تثبيت أبعاد الشريحة ويقلل من الخردة والطحن.

لوح التزلج الزركونيوم. مقاومة جيدة للتآكل الكيميائي ومقاومة جيدة للتآكل الميكانيكي. ومع ذلك، فإن الزركونيا غالي الثمن وعادة ما يتم تصنيعه في حلقات أو تطعيمات مطعمة.

لوح تزلج من الكربون والألومنيوم. لوح التزلج المصنوع من الألومنيوم والكربون هو منتج تم تطويره في أواخر السبعينيات. إنها تستخدم الألومينا الملبدة والموليت الاصطناعي كمواد خام رئيسية، وتضيف مكونات الكربون ومضادات الأكسدة (مثل معدن الألومنيوم، معدن السيليكون، SiC، B4C، Mg) إلى جزء المصفوفة . -B، وما إلى ذلك)، إضافة طبقة الفحم أو راتينج الفينول كمواد رابطة للخلط والتشكيل؛ يحترق في جو مختزل لتكوين مادة حرارية مرتبطة بالكربون-. يتمتع لوح التزلج المصنوع من هذه المادة بمقاومة جيدة للتآكل بسبب هيكله الكثيف والمسام الدقيقة وكمية معينة من الكربون المتبقي، والذي يصعب تشريبه بالفولاذ السائل والخبث. ومع ذلك، فإن عيبه هو انخفاض مقاومة الصدمات الحرارية بسبب الهيكل الكثيف. ، لا يمكن استخدامها بشكل مستمر لعدة مرات. بالإضافة إلى ذلك، أثناء الاستخدام، يتأكسد الكربون بسهولة، مما يؤدي إلى بنية فضفاضة وتقليل مقاومة التآكل.

تم تطوير ألواح التزلج المصنوعة من الكربون والألمنيوم على أساس ألواح التزلج المصنوعة من الكربون والألمنيوم. يستخدم هذا النوع من ألواح التزلج المواد الخام من سلسلة Al2O3 -SiO2 -ZrO2 بمعدل تمدد منخفض لتصنيع مواد حرارية تحتوي على البادليت، الموليت، اكسيد الالمونيوم، وما إلى ذلك كمراحل بلورية رئيسية وتتميز بالترابط الكربوني. يتم تقديم موليت الزركونيوم كركام، ويستخدم أكسيد الزركونيوم في موليت الزركونيوم للخضوع للتحول البلوري عند حوالي 1000 درجة، مصحوبًا بانكماش الحجم والشقوق المجهرية في الحبوب، مما يحسن بشكل كبير من متانة المادة. يتميز أداء الصدمات الحرارية. 2r02 بمقاومة ممتازة للتآكل، ومقاومته للتآكل أعلى بكثير من مقاومة ألواح التزلج المصنوعة من الألومنيوم والكربون. لقد أصبح الاتجاه السائد لألواح التزلج التي تستخدمها شركات الصلب الكبيرة اليوم.

الألومنيوم (الزركونيوم) المواد الخام الكربونية. اكسيد الالمونيوم، اكسيد الالمونيوم الزركونيوم، موليت الزركونيوم، الجرافيت، الزركونيا، مادة رابطة الراتنج، مسحوق معدن آل، Mg-سبائك آل، الخ.
